2.5kV和12kV介損測試儀簡介
·干擾抑制電路
·自動消散因子平衡
·直接讀取讀值
·儀器輕便，設計合理
·本電容和介損測試儀是用來對絕緣材料和絕緣設備的絕緣狀態進行分析判斷的。
·常規檢查試驗中，介質損耗因數的測試是靈敏度很高的一項試驗，它可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。
·本儀器，配備*進的干擾抑制電路，可以在較強的電磁場如帶電的開關場中使用，測試精度仍非常高。
·本儀器會自動平衡介損測值，加速、簡化測試程序。而且重量輕，堅固耐用，便于運輸。用于測試高電壓裝置及絕緣液體。
·本類型的儀器有兩種，一種輸出電壓為2.5KV，另一種的輸出電壓為12KV。

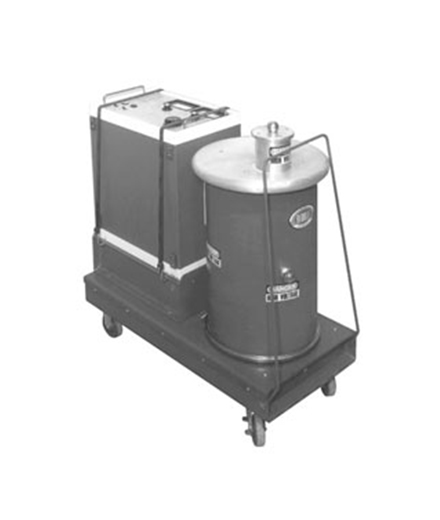

·本12KV類型的儀器有2個部分，一個測試電橋和一個高壓輸出源。2.5KV類型的儀器只有一個部件，測試電橋和高壓輸出源已經集合在一個箱體里面。
·12KV的測試儀器還可以通過一個諧振感應器來擴展測試能力，對電容測試能力在10KV狀態下，高達1μF。
2.5kV和12kV介損測試儀應用
·本儀器能提供高達12KV的高壓，在工頻下測試高壓絕緣設備。測量介質損耗對反映高壓絕緣缺陷具有較高的靈敏度，所以在電工制造及電力設備交接和預防性試驗中都得到了廣泛的應用。例如測試 高壓斷路器，變壓器，電纜，套管，旋轉電機繞組和消弧線圈等。
·通過測試樣品的介質損耗和電容，可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。
·本儀器在測試電壓下，對被試設備內部發生的局放也能被探測到。
2.5kV和12kV介損測試儀特點
·內部抗干擾電路，保證在強干擾環境中測試也非常精確。
·自動平衡介損，可以加速及簡化測試程序，提高測試的精確度。
·儀器非常輕便，便于攜帶。
·全防護和屏蔽電路消除對地分布電容對測試的影響
·可以通過一個諧振感應器來擴展其測試能力，使其電容測試能力在10KV狀態下，高達1μF。
2.5kV和12kV介損測試儀標準測試模式
·試品不接地測試(UST正接法)
一般試品和地絕緣的時候，使用這個測試方法.使用正接法，因不受被試品對地寄生電容的影響，測量準確。但這時要求被試品兩極均能對地絕緣(如電容式套管、耦合電容器等)，由于現場設備外殼幾乎都是固定接地的，故正接法的使用地受到了一定限制。
·試品一端接地測試(GST反接法)
反接線法用于被試品一極接地的情況，故在現場應用較廣。這時的高、低電壓端恰與正接線相反，因而被稱為反接線法?，F(xiàn)在現場很多電力設備均已接地，因此必須使用反接法進行檢測，但反接時，影響測試數據的因素較多，往往數據會有很大偏差，特別是當被試品容量較小(如電磁套管、互感器等)，高壓導線雜散電容或拖地測試時(有些介損測試儀所配高壓導線雖能拖地使用，但對地泄漏電流較大)，會嚴重影響測試的準確度。
·克服環境干擾的屏蔽測試模式
把這個測試模式單*從GST(反接線)中拿出來，測試線懸空測試(反接線測試值減掉懸空測試值)，是為了和UST(正接線)測試的讀數進行比較校準。
·本儀器還能進行變壓器繞組或者其他絕緣線圈繞組的勵磁電流測試。測試大型繞組時電流*大能達到400mA,電壓高達6kV。對變壓器勵磁電流的測試能發現繞組匝間短路引起的故障。這個試驗現在廣泛應用在電力檢測領域。
