PAT450便攜式電氣設備測試儀簡介：
?PAT450是Megger公司新一代提供數據下載功能的便攜式電器測試儀。能按照新的規程要求完成對便攜式電器設備的測試。
?PAT450旗艦版包含PAT420和PAT410的所有功能，并能進行1.5 kV和3 kV高壓絕緣測試，是租賃和維修公司的理想選擇。
?PAT450擁有較高的占空比，可全天候運行，適用于需要快速完成測試的場合，且儀器易于使用。
?PAT450具有*特的快速重啟功能，從一個地方移動到另一個地方時時，它會瞬間恢復斷電時的界面。這樣*顯著的節省了時間，因此，儀器可以在每天進行更多的測試。
?USB通信可以方便地把資料下載到USB存儲器。儀器本身帶有10000個數據的存儲器，可以不間斷地進行連續的測試，從而提高了效率。大型的標準鍵盤可以快速地完成數據輸入工作。測試數據與PowerSuite®軟件兼容，可生成的認證書。所有的產品都可選配條形碼掃描儀和熱敏條形碼打印機，這些設備都可通過USB端口操作。所打印的標簽耐用，穩定而且容易獲得。
?PAT450可在工業、商業和住宅的230 V和110 V供電電壓下使用。
?5個熱鍵可以直接訪問常用功能，加快了功能選擇的速度，從而提高了生產率，時間*是金錢?？墒褂脴藴驶瘻y試組和用戶自定義的測試組，進行快速、靈活的產品測試。
?PAT450能夠進行的測試包括250 V和500 V絕緣測試；200 mA、10 A和25 A導體結點測試；差動漏電流測試、接觸漏電流測試和替代法漏電流測試；伏安測試；便攜式漏電開關跳閘測試；防雷和防漏電拖線板測試。漏電開關測試目前在英國是一種強制的測試。

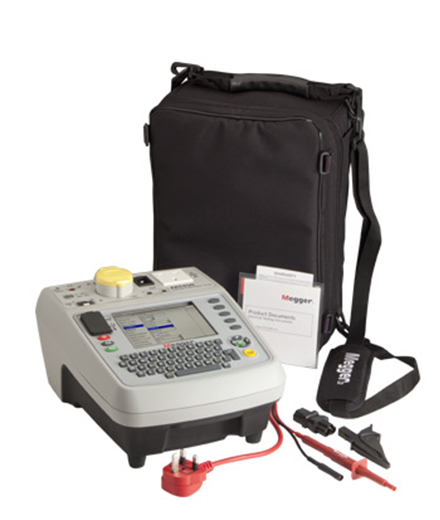

?PAT450標配有帶接地功能的絕緣測試線、230 V拖線板的適配器、充電器以及方便放置儀器和導線的便攜箱。所有儀器都配有數據下載管理軟件，可以把存儲的數據轉換成可在Excel里讀取的CSV文件。
PAT450便攜式電氣設備測試儀特點：
?大內存延長用戶工作時間
?連續性操作，無需冷卻
?即時重啟
?軟鍵盤加速測試進程
?全部PAT測試，包括RCD測試
?系列中很多產的測試儀
PAT450便攜式電氣設備測試儀應用：
?房東、雇主或物業持有者都有責任保證所擁有的設施的安全性，并確保對其進行定期的電氣測試。這可以由電氣承包商、的PAT機構、維護部門或物業公司來完成。
?PAT450適用于酒店、公共設施、學校、商店、影院、銀行、飯店、工廠等地方便攜式電器的測試。這些地方可能會有大量的測試需求，并需要精確的數據記錄，從而需要測試儀帶有內部存儲功能以及數據管理軟件。
?PAT450比較適合設備租賃公司，因為設備在出租前都需要經過測試；也適合維修工作室進行高壓絕緣測試。
| 供電電源 |
PAT410 230V ± 10% @ 50/60 Hz PAT420, PAT450 110V ± 10% + 110V ±10% @ 50/60 HZ |
| 導體結點測試 (10 A 和 25 A) (非 PAT410) |
開路電壓 9V a.c. ± 10% ± 0.1V (電源: 230V 50Hz) |
| 接地結點電阻精度 |
±5% ±3 位(0 - 0.49 Ω) ±5% ±5 位(0.5 - 0.99 Ω) |
| 分辨率 | 10 mΩ (0 - 1.99 Ω) |
| 顯示范圍 | 0 - 1.99 Ω |
| 連續性測試 (200 mA) | |
| 測試電壓 | 4.0V d.c. -0% +10% |
| 連續性測試電阻精度 |
±5% ±3 位 (0 - 0.49 Ω) ±5% ±5 位 (0.5 - 0.99 Ω) |
| 分辨率 | 10 mΩ (1 - 19.99 Ω) |
| 顯示范圍 | 0 - 19.99 Ω |
| 絕緣測試 (250V 和 500V) | |
| 絕緣電阻測試精度 (230V) |
±2% ±5 位 (0 - 19.99 MΩ) ±5% ±10 位 (20 - 99.99 MΩ) |
| 絕緣電阻分辨率 | 0.01 MΩ |
| 顯示范圍 | 0 - 99.99 MΩ |
| 替代法漏電流測試 | |
| 測試電壓和頻率 | 40V a.c. ±10%, 工頻 |
| 漏電流測試精度 | ±5% ±5 位 |
| 分辨率 | 0.01 mA |
| 顯示范圍 | 0 - 19.99 mA |
| 差動漏電流測試 | |
| 測試電壓和頻率 | 主電源 |
| 漏電流測試精度 | ±5% ±5 位 |
| 分辨率 | 0.01 mA |
| 顯示范圍 | 0 - 19.99 mA |
| 接觸電流測試 | |
| 測試電壓和頻率 | 主電源 |
| 接觸電流測試精度 | ±5% ±5 位 |
| 分辨率 | 0.01 mA |
| 顯示范圍 | 0 - 10 mA |
| 運行測試 | |
| 測試電壓和頻率 | 主電源 |
| 伏安額定值 | 230V 3700VA 110V 1800VA |
| 伏安精度 |
±5% ±10 位 (0 - 99VA) ±5% ±50 位 (100VA - 999VA) ±5% ±100 位 (1000VA - 3700VA) |
| 分辨率 | 1VA (0 - 3700VA) |
| 顯示范圍 | 0 - 3990VA |
| 拖線板測試 | |
| 測試項目 | 連結、絕緣和極性 |
| 極性測試電壓 | 12V |
| 極性檢測 |
導線 OK 火線零線短接 火線零線反相 火線/零線開路 |
| 高壓測試 | |
| 高壓測試電壓 |
I類設備交流 1500V II類設備交流 3000V |
| 高壓測試電流 | 短路電流< 3.5 mA @253 V |
| 高壓測試擊穿電流精度 | ±5% ±5 位 |
| 高壓測試擊穿電流分辨率 | 0.01 mA |
| 顯示范圍 | 0 - 3.0 mA |
| 便攜式漏電開關測試 | |
| 測試電壓和頻率 | 主電源 |
| 測試電流精度 |
-8% - -2% (1/2 x I) +2% - +8% (1 x I, 5 x I) |
| 跳閘時間精度 | ±1% ±5 位 |
| 跳閘時間分辨率 | 0.1 ms |
| 顯示范圍 |
0 - 1999 ms (1/2 x I) 0 - 300 ms (1 x I) 0 - 40 ms (5 x I) |
| 保險絲測試 | |
| 測試電壓 | 3.3V |
| 提示音 | 如果保險絲良好儀器發出滴滴聲 |
| 環境 | |
| 運行溫度 | -10 - +50 oC |
| 儲存溫度 | -20 - +60 oC |
| 濕度 |
90% RH @ -10 - +30 oC 75% RH @ +30 - +50 oC |
| 海拔 | 高達2000 m |
| 防護等級 | IP40 |
| 重量 |
PAT410 (含包裝) 2.7 kg (3.2 kg) PAT420 (含包裝) 4.4 kg (4.9 kg) PAT450 (含包裝) 5.0 kg (5.5 kg) |
| 尺寸 |
PAT410 145 (H) x 255 (W) x 320 (L) PAT420 & PAT450 180 (H) x 255 (W) x 320 (L) 含包裝 210 (H) x 280 (W) x 390 (L) |
| 安全等級 | IEC 61010-1: CAT II 300V EMC |
| 抗干擾 |
IEC 61326-1: 2006 IEC 61326-2-2: 2005 |
