美國OLSON IES掃描式?jīng)_擊回波測試系統
美國OLSON IES掃描式?jīng)_擊回波測試系統詳細介紹：
IES掃描式?jīng)_擊回波測試系統是目前最先進的沖擊回波測試儀，由美國Olson公司首先研制成功，它除了具有一般沖擊回波儀器的所有功能外，不僅加快了測試的速度、減輕了勞動量，而且增加了很多新的功能，如對混凝土厚度變化進行三維成像、混凝土結構中的缺陷三維成像、對混凝土中預應力管中的未灌漿區域進行三維成像等先進的功能。
IES掃描式?jīng)_擊回波測試系統，主要應用于光滑表面的混凝土的大型結構構件，比如混凝土樓板、墻壁、橋面、梁以及管道等，測試構件中存在的淺空洞、蜂窩、裂縫以及分層等。
掃描式?jīng)_擊回波測試系統主要用于對經常在橋面或是周圍密集鋼筋墊的覆蓋層之間發生的淺空洞、剝離/分層、裂縫或蜂窩等缺陷進行大面積的測試。IES通常用于定位加強各種結構的后張應力電纜以及導管注漿條件。掃描技術允許對通過板或是梁的PT電纜進行追蹤。IES方法的優點在于只需要對結構的一面進行測試。
IES方法是Olson工程公司的專利技術—只在混凝土和路面結構的厚度面和人行道面掃描，利用滾動的傳感器和自動沖擊器，接收附近的連續沖擊回波。以低運行速度進行測試時，在一條直線上，每25mm（1英寸），可獲得一個測試結果，根據多條測試線的結果，以二維或三維的圖形顯示，確定混凝土的厚度以及空洞、蜂窩、裂縫以及分層等的位置。掃描式?jīng)_擊回波IES方法可確定高達40“（1m）的底部回波厚度。
美國OLSON IES掃描式?jīng)_擊回波測試系統基本組成：
1．Freedom Data PC數據采集單元
技術特點：
●高亮度彩色LCD，在強光下和夜晚均可使用
●內置鋰電池可連續使用10～14小時，也可使用 110/220V交流電源或12V直流電源
●插件式多通道數據采集模塊，可跟不同傳感器組合形成多種測試系統。
●防震、防水設計，適合現場惡劣條件
●10/100MB LAN、USB、CRT，串/并口
●模擬/數字16通道PCI數據采集卡
●40GB硬盤及外置CD-RW
●National Instruments short-form PCI 12位A/D卡
●采樣率：每個通道1M/秒、16通道可同時按此速率采樣
●增益范圍：×1至×8000標準 ●頻率范圍：DC－500,000Hz

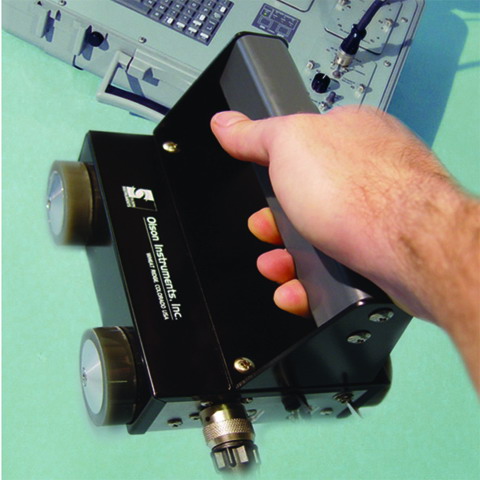

2．IE Scanner 掃描式?jīng)_擊接收單元
技術特點：
●內置螺線管沖擊器
●帶有6個位移傳感器的滾動傳感器測試輪
●一體化的沖擊器單元及接收器單元，使得測試非?？旖?
●帶有微型麥克風，方便通過聲音辨析淺的缺陷
●帶有1.5米長可調節延長桿，非常便于地面和頂面測試
美國OLSON IES掃描式?jīng)_擊回波測試系統技術參數：
測試厚度范圍：9～100cm；
測試精度：2％（在已知厚度處標定后）；
英制或公制顯示；
測試時不需要耦合劑；
測試時只需一個測試面；
測試速度是慢速步行的速率；
滾動傳感器，每隔1英寸（2.54cm）進行一次測量；
對表面有油漆或粘結良好的瓷片，同樣可以測試；
對板厚度或內部缺陷可進行三維成像，更直觀顯示缺陷。
