CARGO-SAFE 超聲波泄漏檢測儀
詳細說明：

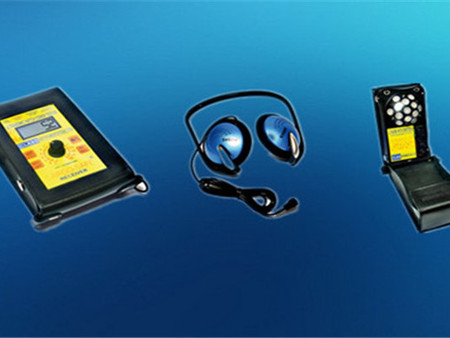

一、結構組成：
· 便攜外盒
· 耳機
· 保護皮套
· 檢測麥克風
· 三節可調節伸縮棒
· 電池和充電器
· 12-24V 電源輸入線
· 接收器:
通過接收置于室內的發 射器發射的
超聲波的聲平來評估滲漏級別.
滲漏級別用OHV(開口值)作單位
表示滲漏的百分比.
滲漏級別用分貝DB做單位
表示滲漏相對于開口的分貝值.
· 發 射 器:
使用時,將發射 器置于艙體內,發 射器上
由微處理器控制的射線射向艙體的各指定方向.
工作時,發射 器上的綠色的指示燈將發光.
發射 器的工作可以用一遙控器來控制,
這樣不但可以節省電源,而且可以使檢測員
不要反復進入船艙操作反射器,
這樣可以節省檢測員的工作時間
三、應用
為什么使用滲漏檢測儀?
使用滲漏檢測儀可以有效地檢測到滲漏的位置.
該有效性是有一次傳播的(紅)色光和二次反射的(藍)色光來決定的.
滲漏檢測儀應用十分廣泛，主要應用于石化工業、電力工業、航空造船業、造紙業、紡織業、冶金工業等。
壓力／真空泄漏當任何氣體(空氣、氧氣、氮?dú)狻?通過一泄漏孔隙，均會產生具有可探測高頻成份的擾流，以滲漏檢測儀來掃描附近區域，經由耳機可聽到泄漏的急流聲或是指示。檢測儀愈靠近泄漏點，則急流聲會愈大，指示讀值會更高。當然，環境噪音是個問題，但使用橡皮聚音探頭可縮小探測儀的接收區域。以阻隔雜訊噪音波的干擾，滲漏檢測儀的頻率調整功能可降低背景噪音干擾，讓沒經驗的使用者也可容易地操作來檢測泄漏。
應用:瓦斯、天然氣管路／筒槽、實驗室／醫院手術室、空調、氣壓管路、供氣／氮?dú)庀到y(tǒng)、油罐車及其它任何氣體管路／艙室／筒槽之泄漏點的找出
熱交換器、鍋爐及冷凝器泄漏
真空或壓力泄漏可用滲漏檢測儀CARGO-SAFE檢測出，配件、閥、聯結軸都可作泄漏掃描。超聲波的高頻、短波特性，讓使用者在高噪音環境下，也能定位出泄漏位置。冷凝管及熱交換管可通過下列三種方法：真空、壓力、超聲波音響作泄漏測試。
應用：石化工廠、重工業、電廠、實驗室、一般工廠的熱交換器、鍋爐及冷凝器的泄漏點尋找。
閥類泄漏
在線閥發生諸如泄漏或阻塞問題時可準確地作檢測，有泄漏的閥，介質從高壓側經泄漏點至低壓側流動時，會產生擾流，而良好的閥則相對較安靜，由于滲漏檢測儀CARGO-SAFE有一寬廣靈敏度及超聲波頻率選擇范圍，即使在噪音環境下，各種型式的閥都能準確地測試出泄漏問題。
軸承監測
滲漏檢測儀型號：CARGO-SAFEE可檢測軸承故障的初階段，NASA研究中心已經證實超聲波軸承監測比使用傳統溫度及振動測試法，能更早定位出潛在軸承故障問題。以滲漏檢測儀型號：CARGO-SAFE為例，使用者可聽到聲音品質及觀察表頭讀值大小。因此提 供趨勢監測、維護及確認潛在軸承問題，而頻寬調整功能使得更容易將某一軸承作隔離分析。弧光或部分放電(電暈)會從絕緣劣化位置產生超聲波信號，此種放電訊號用滲漏檢測儀CARGO-SAFE作區域掃描能快速定位出故障點。此種信號用耳機聽起來就象一油炸聲或嗡嗡聲。將檢測器愈靠近放電處，就會得到愈強的信號。適用于電力開關、變壓器、繼電器、斷路器、匯流排板、絕緣裝置等的預防保養維修使用。
應用：電廠、工廠變電所、高壓配電箱的電弧、部分放電或漏電痕跡、檢測與定位、高壓鐵塔、變壓器、高壓絕緣物檢測。
電氣設備檢測
弧光或部分放電（電量）會從絕緣劣化位置產生超聲波信號，此種放電訊號用滲漏檢測儀CARGO-SAFE作區域掃描能快速定位出故障點。此種信號用耳機聽起來就象一油炸聲或嗡嗡聲。將檢測器愈靠近放電處，就會得到愈強的信 號。適用于電力開關、變壓器、繼電器、匯流排版、絕緣裝置等的預防保養維修使用。
應用：電廠、工廠變電所、高壓配電箱的電弧、部分放電或漏電痕跡、檢測與定位，高壓鐵塔、變壓器、高壓絕緣檢測。
超聲波密封測試
超聲波音響（滲漏檢測儀CARGO-SAFE）密封測試是一種非破壞性離線測試法，不須作加壓，因此比傳統使用加壓或泡沫的方法，更快速簡單并且更精確。
此種測試法是在測密封室/簡槽不須加壓情況下，將超聲波音源發生器置于內部或一端，則超聲波信號會流至待測物內部各角落，并穿透任何泄露位置。因此滲漏檢測儀CARGO-SAFE于外部掃描穿透的超聲波信號，即可指出泄露位置。
應用：飛機門窗、油箱、座艙泄漏、船艙/潛艇艙房泄露，汽車門窗泄漏。
