特點

- 測量的項目包括伸長量，負載，應力，應變和時間
- 彩色QVGA顯示器(320x240像素)
- 多種測量模式

脈沖-回波模式：測量材料厚度
回波-回波模式：穿過涂層測量材料厚度
回波-回波驗證模式，穿過涂層測量材料厚度

- 自定義自動校準功能
- 內置4GB和高達64GB的外置SD 卡
- USB 1,1連接
- 模擬、串行和報警輸出

技術參數

測量

單位：in，mm，μs
聲速范圍：309.88～18542m/s
測量模式： 脈沖-回波(P-E)模式， 回波-回波(E-E)模式，回波-回波驗證(E-EV)模式
測量范圍：1~2540mm(P-E)。E-E模式測量范圍會不同，具體取決于材料類型和均勻性
檢測：過零檢測
分辨率：0.0001mm
校準：自動、固定、單點兩點校準
測量項：

螺栓材料：從預設或自定義列表中選擇類型

超聲波參數

脈沖類型：尖波脈沖、方波脈沖和音頻脈沖
脈沖電壓：100~400v
脈沖寬度：可選尖波、窄波、寬波、高壓尖波、高壓窄波、高壓寬波、0.5MHz音頻、1MHz音頻、2MHz音頻、5MHz音頻、10MHz音頻、40ns尖波、80~400ns方波、 50ns~1ms音頻
增益：0~110dB，0.2dB分辨率。手動和自動增益控制
阻抗：50、75、100、300、600和1500Ω
頻率帶寬：1.8~19MHz(-3dB)濾波器
水平線性：±0.4% FSW
垂直線性性：± 1% FSH
放大器線性：±1dB
振幅測量范圍：0至100% FSH，分辨率為1%
延遲：0~2540mm(鋼)
閘門：根據選擇的測量模式，有三個獨立的閘門，帶有聽覺 和視覺報警。 振幅5~95%，1%步進

顯示

顯示屏：陽光下可見的 16色QVGA TFT彩色顯示屏(320 x240像素)，可視區域115.2x86.4mm。調色板，多種顏色和亮度選項
屏幕刷新頻率：60Hz
顯示波形：射頻(全波視圖)、+/-整流(半波視圖)、數字或分屏組合(波+大數字)
計時：?jiǎn)未?/span>8位100MHz超低功耗數字化儀的精確TCXO計時

探頭

探頭類型：1~10MHz單晶探頭，直徑3.18~25.3mm可選磁性和非磁性探頭
膠合：可用于具有最小/短伸長的短螺栓，以消除探頭放置誤差
接口：可選Microdot、Lemo 00或BNC
定制探頭：可用于特殊應用

存儲

數據結構：網格(字母數字)
容量：內置4GB ，或64GB的外置SD卡
屏幕捕獲：TIF圖形捕獲，用于快速記錄

功能

自定義設置：64個用戶定義設置；用戶可以編輯工廠設置
自動設置：自動執行每個螺栓的檢測、范圍和顯示設置過程
閘門：三個測量門，取決于所使用的測量模式，可調整起始點和閾值
報警：可調上下限聲光報警
現場校準：矢量或回歸校正曲線，使用載荷和應力提高精度

其他

鍵盤：12個觸摸鍵
電源：10.8v，2AH鋰電池，可連續工作18小時
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝，符合IP65
工作溫度：-10～60℃
尺寸重量：216x165x70mm，2.04kg(包括電池)
符合標準：NIST和MILSTD-45662A

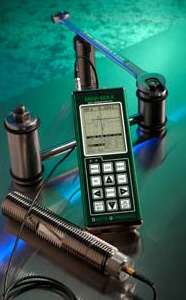

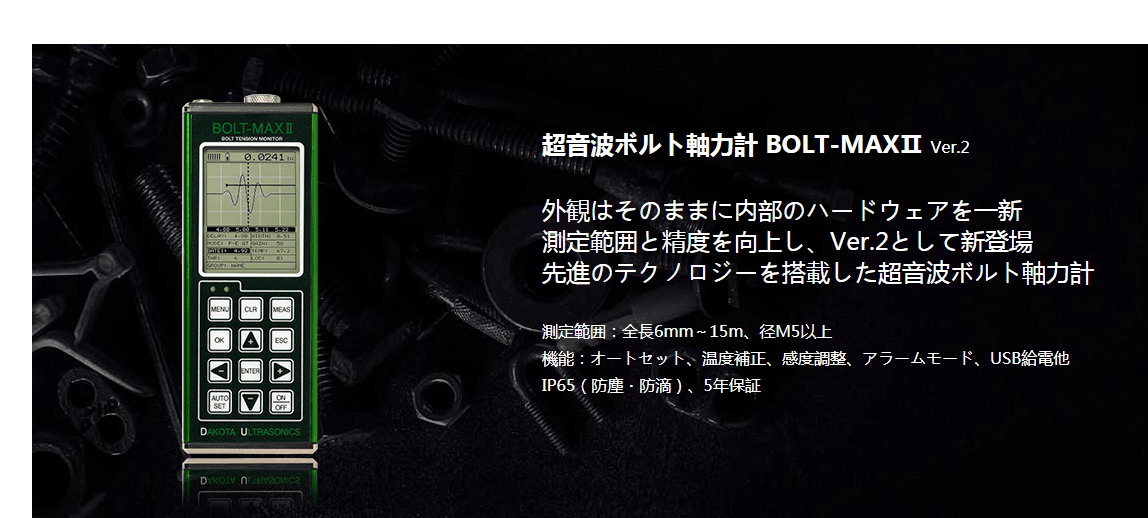

特點

技術參數

測量

螺栓長度范圍：25.4~2438mm
測量項目：時間-納秒
伸長量-長度的變化
載荷-加載的力
應力-單位面積上的壓力
應變-伸長量的比率
分辨率：0.0001mm
聲速范圍：1250～9999m/s
單位：公制或英制

顯示

顯示屏：VGA灰色顯示，240x160象素?？梢晠^(qū)62x45.7mm，EL背光
A-掃描：檢波+/-(半波視場)，RF(全波視場)
大數字顯示：10mm高
報警條形顯示
重復性條形圖形顯示

超聲波參數

測量模式：脈沖-回波模式，脈沖-回波閘門模式(穿過涂層)
脈沖：可調方波脈沖
接收：根據選擇模式在40dB范圍內采用手動或AGC增益控制

數據處理

內置存儲器：16MRAM，可存儲8000個(每個讀數都包括波形、時間、伸長量、載荷、應力、應變)
輸出：雙向RS232接口，Windows PC界面軟件

功能

設置：64個用戶定義設置，用戶也可編輯出廠設置
閘門：檢測時可精確調整
報警模式：上下限視聽報警
自動設置：增益優化，全屏自動調整波形和檢測點
場校準：象量和線性回歸

其他

電源：3節5號電池，可用150小時，電池電量顯示
自動關機：無操作5分鐘后自動關機
鍵盤：12個觸摸鍵
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺寸：63.5x165x31.5mm
重量：含電池385g
配置：主機、耦合劑、3米的探頭線，計算機連接線、軟件、耦合劑、3節5號電池、說明書、出廠證書、儀器箱

可選探頭和附件

型號

頻率

探頭晶片直徑

探頭防磨面直徑

PT-700-2405

5MHz

3.18mm

5.08mm

PT-700-4405

10MHz

3.18mm

5.08mm

PT-702-1405

2.25MHz

6.35mm

8.13mm

PT-702-2405

5MHz

6.35mm

8.13mm

PT-702-4405

10MHz

6.35mm

8.13mm

PT-703-1405

2.25MHz

9.53mm

11.94mm

PT-703-2405

5MHz

9.53mm

11.94mm

PT-704-1405

2.25MHz

12.70mm

16.00mm

PT-704-2405

5MHz

12.70mm

16.00mm

PT-706-1405

2.25MHz

19.05mm

20.83mm

PT-706-2405

5MHz

19.05mm

20.83mm

型號

頻率

探頭晶片直徑

探頭防磨面直徑

PT-4903-2875

5MHz

3.18mm

5.84mm

PT-4903-4875

10MHz

3.18mm

5.84mm

PT-4023-1855

2.25MHz

6.35mm

9.02mm

PT-4023-2855

5MHz

6.35mm

9.02mm

PT-4023-4855

10MHz

6.35mm

9.02mm

PT-4043-1855

2.25MHz

12.70mm

15.37mm

PT-4043-2855

5MHz

12.70mm

15.37mm
