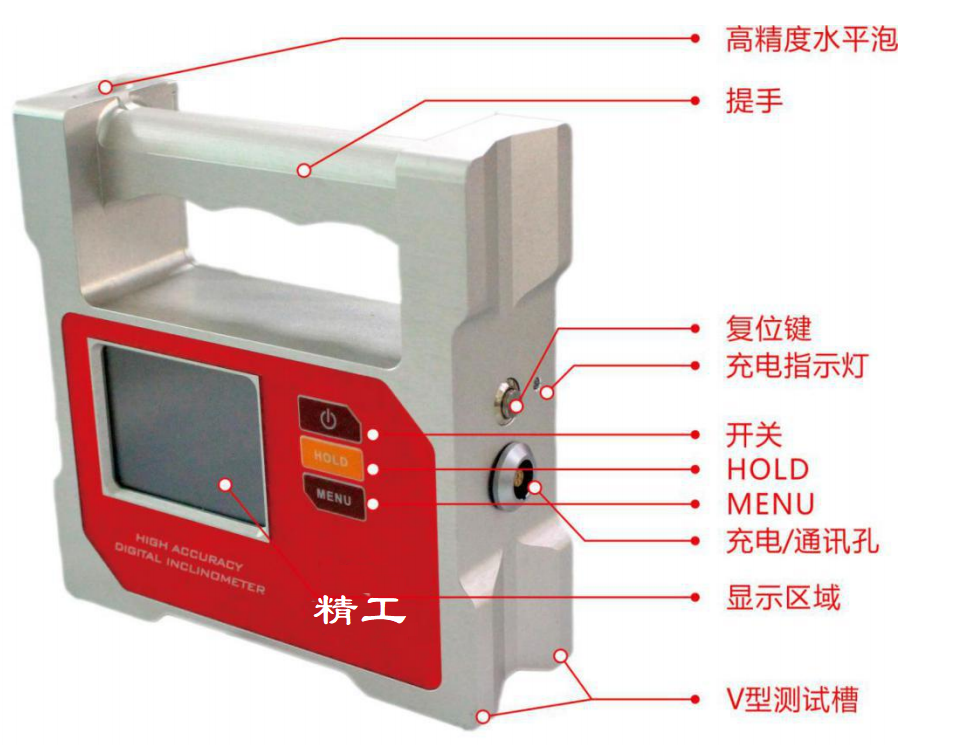

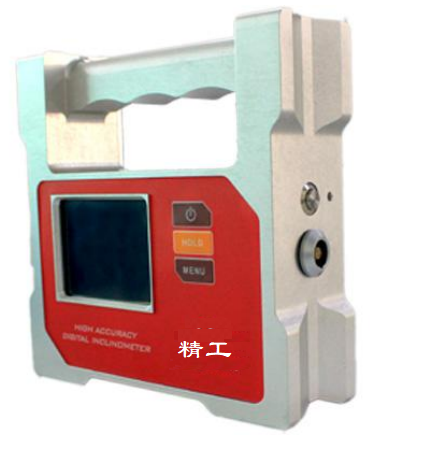

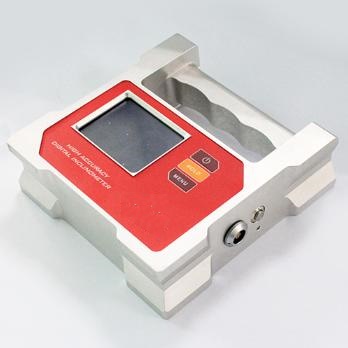

JG8000高精度數顯水平儀
產品介紹
JG8000高精度數顯水平儀是精工儀器基于高精準型傾角測量平臺開發的一款水平儀，它采用石英擺片對地球重力分量的感應來求解物體的水平傾斜角度。內置32位微處理器再搭配32位高精度模數轉換器，可以對前端微弱的電流與傾角的比率信號進行高細分采樣，使該水平儀最高精度達到0.001度，分辯率達到0.0002度。產品內置大容量充電電池，連續工作時間可達12小時。產品還集成了USB串行接口，可以實時傳輸當前測量結果到外設端口上，還可以讀取水平儀內部存儲的測量數據，可以進行現場數據回放與圖表分析，是高精度平臺調平與測量的最佳儀器。主要特性
●最佳精度：<0.001° ●重復性：0.002° ●角度分辨率：0.0002°
●最大測量范圍：±30° ●絕對/相對測量可切換 ●帶數據存儲功能
●側面底部均可測量 ●雙基準強磁安裝 ●工作溫度-10°～ +70℃
●自動角度交插補償功能 ●客戶可自行校準零點 ●可設置報警角度
●內置可充電工業電池 ●夜視四色彩屏 ● 角度或長度雙單位切換
●3種測量模式可選（弧度、角度、mm） ●濾波頻率可選 ●IP54 防護等級
產品應用
●建筑施工 ●汽車四輪檢測 ●道路坡度 ●機械安裝 ●管道安裝
●工業平臺 ●云臺角度檢測 ●轉臺檢測 ●生產夾具 ●醫療儀器
參數
JG8000 -5
JG8000 -30
JG8000-60
單位
角度測量范圍
±5
±30
±60
°
測量軸
單軸
單軸
單軸
最高測量精度
<0.001 (全量程)
<0.005 (全量程)
<0.01 (全量程)
°(RMS)
角度測量分辨率
0.0002
0.0002
0.0002
°
3種測量模式可選
弧度、度、毫米/米 三種模式可設定
弧度、度、毫米/米 三種模式可設定
弧度、度、毫米/米 三種模式可設定
/
LCD
64色真彩夜光顯示屏
64色真彩夜光顯示屏
64色真彩夜光顯示屏
/
LCD可視區域大小
L57.6*W43.2
L57.6*W43.2
L57.6*W43.2
mm
工作溫度
-10°～ +70℃
-10°～ +70℃
-10°～ +70℃
°/℃
工作濕度
85
85
85
%RH
電源
3.7V可充電鋰電池
3.7V可充電鋰電池
3.7V可充電鋰電池
V
理想充電時間
10
10
10
小時
電池連續工作時間
12
12
12
小時
數據輸出信號
USB1.1 (虛擬串口設備)
USB1.1 (虛擬串口設備)
USB1.1 (虛擬串口設備)
/
配帶上位機軟件
VC應用軟件
VC應用軟件
VC應用軟件
/
接插件
標準 USB連接器可充電功能
標準 USB連接器可充電功能
標準 USB連接器可充電功能
/
抗振
10g@11ms、三軸和同(半正弦波)
10g@11ms、三軸和同(半正弦波)
10g@11ms、三軸和同(半正弦波)
g
抗沖擊
10grms、10～100Hz
10grms、10～100Hz
10grms、10～100Hz
g
重量
1200G
1200G
1200G
g
防水級別
IP54
IP54
IP54
/
材質
鋁合金陽極氧化
鋁合金陽極氧化
鋁合金陽極氧化
/
尺寸
L150*W150*H47mm
L150*W150*H47mm
L150*W150*H47mm
mm
