超聲波鉆孔側壁檢測儀DM-604R
大型建筑、橋梁、港口及海上工程普遍采用各種灌注樁（或地下連續墻）等深基礎形式。大量實踐表明，樁基（或地下連續墻）的成孔（成槽）質量直接影響到成樁質量；施工階段的成孔檢測不僅可以指導施工過程，而且還可以為成樁檢測提供重要參數，因此成孔質量檢測是基樁檢測中重要的組成部分，其重要性是成樁驗收檢測無法取代的。
DM-604R系列鉆孔側壁檢測儀采用超聲波反射技術，可用于各種灌注樁（或地下連續墻）等成孔成槽質量的綜合檢測。實際中將探頭沿充滿泥漿的鉆孔中心以一定速率下放，在連續下放過程中，同時接收并記錄四個方向（或兩個方向）的垂直孔壁發射的超聲波脈沖反射信號，得到孔深、孔徑、垂直度及孔壁狀況等成孔參數。
綜合介紹
近年來，隨著基礎工程的發展，鉆孔及開挖技術應用的越來越多。通過使用人工制備的高密度、高重度的泥漿，我們得以將鉆孔深度大大加深。為了滿足客戶在工程建設過程中的要求，DM-604R系列鉆孔側壁檢測儀應運而生，為客戶提供了精確測量及記錄深大鉆孔形狀的有效手段。該設備簡單易操作，測試記錄過程方便快捷。DM-604R系列鉆孔側壁檢測儀有以下優點：
● 幫助客戶提高鉆孔質量，有效控制費用、保障工期。
● 一機多用。唯一的同一套系統既能對鉆機又能對連續墻作測試、無需另購絞車
● 幫助改善鉆孔質量、減少工作時間、降低工程費用
● 能就地提供高精度的鉆孔形狀資料
● 能將測試數據傳輸至其它Windows應用軟件（如：Excel，Word，Powerpoint，AutoCAD等），以便生成工作報告
DM-604R特點

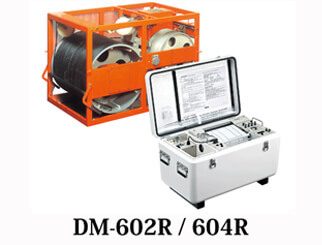

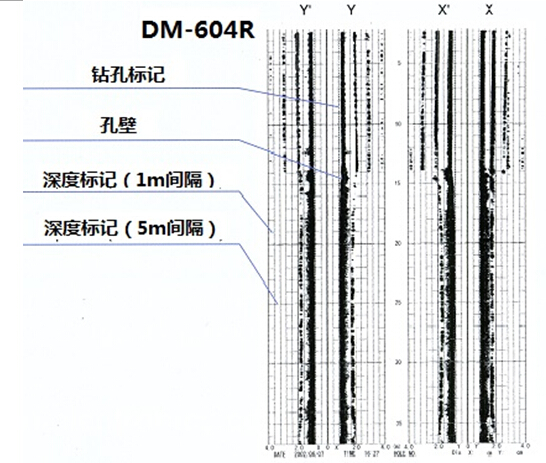

DM-604R能同時測出4個方向的側壁數據，能在記錄紙上打印測試結果，而且能將測試數據傳輸至PC供日后分析用。
特點：
● DM-604R在泥漿比重較大時（1.2），仍能提供清晰的記錄
● DM-604R采用獨特的信號處理技術剔除噪聲，獲取清晰、精確的記錄
● DM-604R具有消除振蕩回波的功能，使記錄更完美
● 傳感器到達孔壁或碰到護筒時能自動停機，具有緊急上提功能
● 量程、深度、鉆孔號、日期、時間等均能在記錄紙上打印出來
● 記錄結果能通過RS232C接口傳輸至PC
● 采用自恢復保險絲，免去在工地更換保險絲的煩惱
● 采用限位開關，可防止鋼絲繩被拉斷或電纜線被纏繞的危險

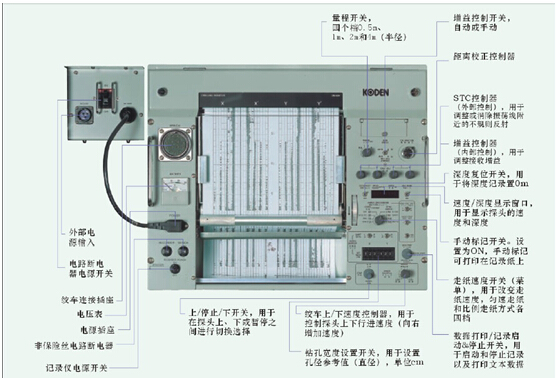

主控制器/開關
技術規格
記錄儀部分
|
測量系統 |
超聲波脈沖反射系統 |
|||||||||
|
記錄系統 |
DM-604R——可同時記錄四個方向（X-X’和Y-Y’） |
|||||||||
|
記錄紙 |
電敏記錄紙——250mm×20m（DMP-250） |
|||||||||
|
量程
半徑 |
|
0.5m |
1.0m |
2.0m |
4.0m |
|||||
|
偏移 |
0% |
0-0.5m |
0-1.0m |
0-2.0m |
0-4.0m |
|||||
|
50% |
0.25-0.75m |
0.5-1.5m |
1.0-3.0m |
2.0-6.0m |
||||||
|
100% |
0.5-1.0m |
1.0-2.0m |
2.0-4.0m |
4.0-8.0m |
||||||
|
走紙
速度 |
勻速 |
①7.5mm/min；②15m/min；③30mm/min；④60mm/min |
||||||||
|
比例走紙 |
1/40 |
25mm/m |
||||||||
|
1/50 |
20mm/m |
|||||||||
|
1/100 |
10mm/m |
|||||||||
|
1/200 |
5mm/m |
|||||||||
|
測量精度 |
滿量程的±2% |
|||||||||
|
深度標記 |
每1m一個小深度標記；每5m一個大深度標記 |
|||||||||
|
PC顯示及數據保存 |
提供串行數據線（RS232C電纜） |
|||||||||
|
電源保護電路 |
內置自動恢復保險絲（2A和8A）；漏電斷電器（20A）及過載保護電路 |
|||||||||
|
電源 |
100VAC，50/60Hz |
110VAC,50/60Hz |
220VAC;50/60Hz |
|||||||
|
能量功耗 |
700VA(100VAC) |
700VA(110VAC) |
700VA(220VAC) |
|||||||
|
工作溫度 |
-10℃至+50℃ |
|||||||||

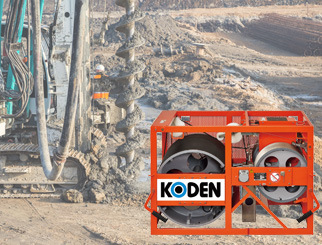

絞車部分
|
升降速度 |
0-20m/min |
|
最大測試深度 |
100m |
|
孔底及護筒感應系統 |
自動限位開關 |
|
工作溫度 |
-10℃至+50℃ |

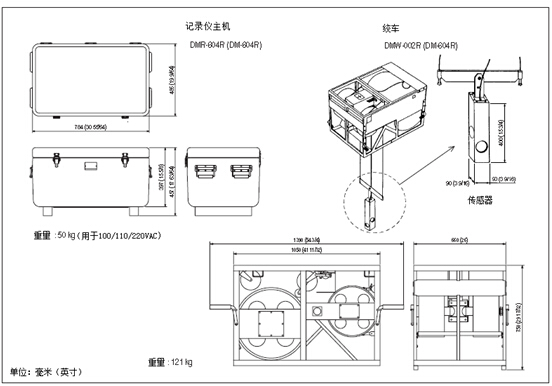

標準配置
|

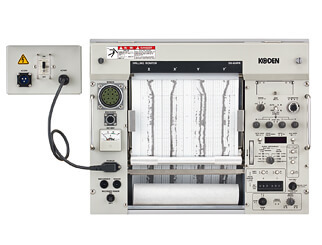

記錄儀主機 |
DMR-604R（DM-604R） |
放置于儀器箱中 |
41kg |
|
電源
（內置于主機中） |
DMT-000R |
用于100VAC |
9kg |
|
DMT-001R |
用于110VAC |
9kg |
|
|
DMT-002R |
用于220VAC |
9kg |
|
|
絞車 |
DMW-002R(DM-604R) |
含探頭及電纜 |
121kg |
|
連接電纜 |
CW-558R |
含15芯接頭 |
10m |
|
備件箱 |
|
””””含在記錄儀主機中 |
1套 |
|
操作手冊 |
|
含在記錄儀主機中 |
1 |
|
建議操作手冊 |
用于DM-604R |
含在記錄儀主機中 |
1 |
備件清單
|
記錄紙 |
DMP-250 |
250mm×20m（A3-560） |
2 |
|
記錄筆 |
DMS-001 |
放置于塑料袋中 |
2 |
|
電流饋電筆 |
DMS-002 |
放置于塑料袋中 |
2 |
