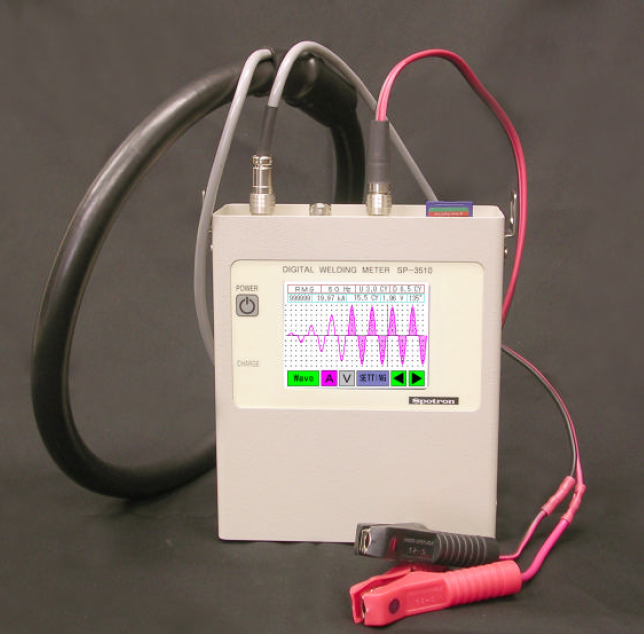

SP-3510焊接電流計電壓計帶波形圖操作手冊

概要：
對應于單相交流式、單相整流式、三相整流式、逆變直流式、電容儲能式、斷續縫焊式、多段脈沖式等電阻焊接機多范圍測量，電流線圈用手持式配套的感應線圈測量。
測量顯示 “標準顯示”、“分解數據”、“焊接波形”、“圖表數據”4種模式。
可以測量點焊接的電流值、電壓值和通電時間，并在液晶觸摸面板屏幕上顯示。
測量數據可以保存到SD卡上。
可以通過外部開始信號進行測量，與計時器聯動，可以根據時間進行測量
特征

電流值、電壓值、通電時間、波形在液晶觸摸面板上顯示。（3.5 inch，240 x 320 dots）
采用觸摸面板方式控制，設置簡單，操作方便。
將測量數據、波形數據保存在SD卡上，也可以通過USB連接器來進行數據輸出。
通電時間，可以測量到最多3分鐘，也對應連續的縫焊。
電流測定，1.00 kA ~ 499 kA測量范圍。
內置可充電電池，和AC適配器的兩種模式，測定場所不受限制。

體積小、重量輕便于攜持。

項　　　目		內　　　　　　　容
測定對象		單相交流式、單相整流式、三相整流式、逆變直流式、電容儲能式、斷續縫焊式、多段脈沖式等電阻焊接機的次級電流
電流	測定范圍	1.00kA～499kA
	顯示值	平均有效值以及最大值
	測定精度	± 2 %（全量程）
	測定范圍	0.30Ｖ～59.9Ｖ指示値平均実効値又は最大値測定精度±１％（フルスケール）
電壓	顯示值	平均有效值以及最大值
	測定精度	± 2 %（全量程）
時間	測定范圍	CYC 測定模式：0.5～9999CYC ；ｍSec 測定模式：180,000mSec
	顯示值	整個通電時間（CYC）；到達峰值為止的時間（Tp）；通電了時間（T0）
	測定精度	CYCLE測定模式：± 0.5CYC ；mSec測定模式：± 1m Sec
顯示	標準顯示	電流值、有效期、電壓值、通電角
	分解顯示	標準+ 1次通電焊接的每一時間分解并顯示數據
	波形顯示	標準+ 1通電焊接
	圖表顯示	標準內容+測量值
電源		內置充電電池和電源適配器（ AC100-240V 50/60Hz ）
尺寸／重量		Ｗ１４５×Ｈ１８３×Ｄ６５（ mm ）／約1.9g
附屬品		?環形線圈PU - 14 [電流檢測用]（Φ18×800=Φ260）、 ?電壓夾子[電壓檢測用]?AC適配器（AC 100-240 V） ?信號電纜?SD卡?攜帶掛件?使用說明書?考試成績書、使用說明書、出廠檢驗報告。
