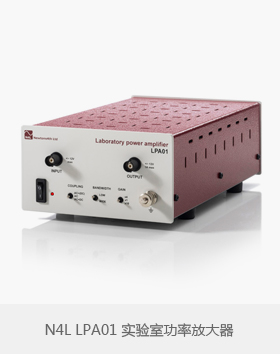

Newtons4th Ltd牛頓實驗室功率放大器LPA01
LPA01實驗室功率放大器是一款寬帶寬直流精確放大器，旨在為工業或?qū)嶒炇噎h(huán)境提供高精度放大。
Newtons4th Ltd的LPA系列功率放大器具有強大的可靠性，可用于各種工業和實驗室應用。 設計之初是用于PSM頻率范圍respsonse分析儀，它們也可用于任何需要在電壓或電流下提升信號的地方。
它們將直流精度與寬帶寬結合在一起，忠實地再現復雜波形，驅動可能是電容式，電感式或電阻式的負載。
可選地，直流分量可以通過交流耦合來消除，或者可以通過AC +（直流）耦合來減小。 為了限制高頻噪聲，輸入帶寬可以通過線性相位二階低通濾波器降低低頻應用。
Newtons4th Ltd牛頓實驗室功率放大器LPA01優勢特點
? DC精確和寬帶寬
? 切換可選耦合選項：交流，交流+直流或交流，降低直流。
? 切換可選的精確增益設置。
? 切換可選帶寬。
? 高擺率。
? 1A峰值輸出電流@高達±14V峰值（LPA01）。
? ±400V峰值，50mA rms（LPA400）。
? ±180V峰值，100mA rms（LPA400B）。
? 對任何負載無條件穩定。
? 與地面隔離以防止接地環路。
? 堅固的金屬外殼
? 將放在QuanteQ或Veqtor下面以提高輸出能力。
Newtons4th Ltd牛頓實驗室功率放大器LPA01測量規范
| 儀器型號 | LPA01 |
| 輸入連接器 | isolated BNC |
| 輸入阻抗 | 10k |
| 峰值輸入電壓 | ±12 (±14)* |
| 輸入共模范圍 | 5 |
| 1.5 | |
| 輸入失調電壓 | ac, ac+dc, ac+(dc) |
| 輸入耦合 | 16 |
| 交流耦合濾波器-3dB | 0.1 |
| （直流）增益因子 | 1M @ 24V pk-pk |
| 全功率帶寬 | |
| 低帶寬-3dB | 80k |
| 低帶寬濾波器衰減 | 40 |
| 低帶寬濾波器類型 | linear phase |
| 獲取選項 | x1, x4, x10 |
| 低頻增益精度 | 0.2* |
| 輸出連接器 | isolated BNC |
| 連續輸出電流 | 0.7 |
| 峰值輸出電流 | 1 |
| 峰值輸出電壓 | ±12 (±14)* |
| 擺率（典型） | 600 |
| 工作溫度范圍 | 0 - 40 |
| 尺寸 | 8.5 x 15 x 25 |
| 重量 | 2 |
|
能量源 |
90 – 265 Vrms @ 47 – 63 Hz |
| 能量消耗 | 40 |
