N4L SFRA45掃頻響應分析儀
N4L SFRA45掃頻響應分析儀

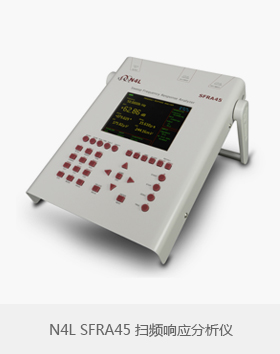

N4L SFRA45是帶寬為5Hz至45MHz的便攜式掃頻響應分析儀，完全符合IEC60076-18 - 電力變壓器第18部分 - 頻率測量響應。
內置彩色液晶顯示屏以及電池供電，平板式儀器在帶或不帶PC軟件時都可以使用。 通過專用軟件（SFRAComm），用戶能夠創建數據庫，運用掃描頻率響應分析技術“fingerprint”及其他比較技術，用戶可以調用歷史變壓器掃描數據，并與當前的掃描數據進行比較分析。
什么是N4L SFRA？
當電力變壓器正確安裝沒有缺陷和故障時，掃頻響應分析儀只是將一定范圍的頻率注入到電力變壓器的繞組中，特定類型的變壓器和該特定變壓器上的繞組的頻率響應（增益Vs頻率）圖應該呈現特定形狀，則該"形狀"然后變成變壓器"fingerprint"。
在變壓器壽命期間，可以使用這個"fingerprint"來檢測變壓器的老化。
N4L SFRA掃頻響應分析儀使用領域？
SFRA執行時有三種主要場合
1.在工廠質量檢查
2.在短路測試之前
3.運輸前后
4.持續定期維護
為什么要使用使用N4L SFRA掃頻響應分析儀？
SFRA45可以減少測試時間，無需使用PC來比較變壓器fingerprints，從而減少了測試時間，使工程師能夠在比以前更短的時間內完成測試。 SFRA45能夠利用存儲在內部存儲器或USB記憶棒上的現有位置，并在實時測量期間將其用作參考。 如果檢測到問題，可以通過逐點比較實時圖來中斷測試而不浪費任何時間。
N4L SFRA掃頻響應分析儀特點和優勢
領先的寬帶精度：基本0.02dB，具有領先的高頻性能
寬頻率范圍：5Hz至45MHz
全彩VGA顯示器：使工程師無需PC即可在現場執行和存儲測量數據
PC軟件包括：遠程控制，表格，圖形和數據庫管理結果
領先相位準確度：0.05度基本
多功能接口：標配RS232，USB和LAN
LCR模式：功能齊全的LCR儀表，用于測量變壓器LCR參數
各種測量模式：FRA，RMS，LCR，Scope
符合IEC60076-18：完全符合IEC60076-18（掃頻變壓器分析標準）
